最近关于NVR的问题讨论的比较多，无论是我们弱电VIP群中还是其它朋友给我们留言，都提到了关于NVR资源的利用方面，本文就主要介绍NVR设备本地（在HDMI/VGA显示器上）出现“资源不足”的原因及常规排查思路。
一、现象及原理解读：

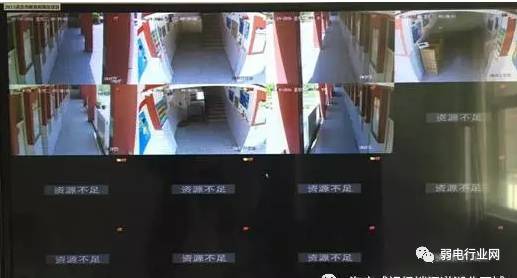

现象：如下图所示，部分通道显示“资源不足”：
我们先理解下“资源不足”的原因：解码显示性能达到设备的上限。每一个产品，都有其性能上限，本地解码性能指的是NVR将前端IPC图像显示出来的最大能力，超过了就提示“资源不足”。
在讲解排查思路之前，先学习或温故下NVR的一些机制与原理。
原理1：NVR连接IPC取流原理。
当我们的NVR连接前端IPC时，默认都会尝试获取2路视频，即主码流+子码流。主码流的分辨率与码率比子码流大，是高清的视频源；子码流为辅流，清晰度与码率相对较小。
原理2：NVR本地解码原理。
1.NVR本地支持画面分割，分割模式及图例如下表。
2.在IPC主、子码流都成功连接的情况下，解码规则是单画面或大画面解码主码流，小画面解码子码流，如下表。
3.在子码流没有取到的情况下，小画面也会使用主码流解码。
|
分割
|
图例
|
规则
|
|
1（单画面）
|
全屏
|
解码主码流
|
|
4
|
2*2均等分割
|
|
|
6
|
|
大画面解码主码流，其余5个小画面解子码流。
|
|
8
|
|
大画面解码主码流，其余7个小画面解子码流。
|
|
9
|
3*3均等分割
|
解码子码流
|
|
16
|
4*4均等分割
|
解码子码流
|
|
25
|
5*5均等分割
|
解码子码流
|
|
32
|
|
解码子码流
|
|
36
|
6*6均等分割
|
解码子码流
|
|
64
|
8*8均等分割
|
解码子码流
|
原理3: NVR取IPC子码流规则。
当满足以下条件时，才会在连接IPC时取IPC的子码流：
综上所述，细心的读者应该已经可以从原理中总结出：其实在多画面分割的情况下，设备主要是以子码流在解码，理论上，子码流不是非常大的情况下，设备是不会出现资源不足的情况。
二、排查思路
1、单画面情况下，出现“资源不足”。
单画面情况下，只解码一路视频，出现资源不足，只可能是IPC分辨率超出设备的单路解码能力。比如DS-8632N-E8,单路最大支持600W的解码，如果接入800W的IPC，单画面解主码流时，将出现“资源不足”。设备的单路解码性能见附表。
2、多画面情况下，出现“资源不足”。
多画面情况下，按照上述原理2的解码规则，出现“资源不足”的情况，往往是设备总的解码能力达到上限。遇到最多的情况，基本都是IPC的子码流没有取到，使用主码流解码达到设备性能上限导致。设备总解码能力详见附表。
那么，实际上，排查多画面“资源不足”，就是排查子码流是否没有成功取到。
那么问题来啦,怎么判断子码流没有取到？
方法1：在预览画面下，单击某个通道，查看快捷栏
的
图标，可以查看通道的解码信息。这就可以快速判断当前通道解码的是主码流还是子码流，分辨率及码率如何，如下图所示。如果小画面解码的是分辨率较低的视频，就可以证明设备成功取到子码流。
方法2：进入主菜单，通过下面的路径：“录像配置—编码参数—子码流参数”，查看子码流具体参数的参数；若提示“该通道不支持此项功能”，则表示该通道的子码流没有成功取到。
-
NVR没有取到IPC子码流，导致多画面“资源不足”问题的处理步骤：
-
登录IPC的界面，查看编码参数中的IPC的子码流的分辨率及码率；
-
设置为满足条件的参数，比如分辨率4CIF/ 码率1024Kbps；
-
重启IPC，NVR将重新连接并获取子码流信息。
针对解码资源不足的情况，我们是否有一些优化措施？当然，研发的兄弟们也是在不断优化，以方便排查及减少资源不足出现的情况。
1．当子码流因超限取流失败时，“异常/报警”窗口提示“子码流分辨率/码率超限”；
2．NVR在获取到子码流后,编码参数的界面中，用户可以查看到子码流的分辨率及码率上限，且无法设置高于这两个限制的参数。
3．本地4画面解码超过一定分辨率自动切换为子码流，降低资源不足的概率。
三、常见问答
1、本地回放时，提示“资源不足”，是为什么？
答：回放时，从硬盘读取数据，而一般录像都是主码流高清数据。所以，回放是实打实播放，多路回放情况下，达到设备解码上限时，会出现“资源不足”（较为少见）。
2、预览多画面出现“资源不足”，查看通道子码流实际获取到，通道码流信息查看，解码的是主码流，切换为单画面，再切换为多画面就可以正常?
答：NVR一些老版本，存在不能自动切换子码流解码的问题。目前V3.4.2以上版本都已经解决。
附录 常用NVR解码性能
|
设备系列
|
解码能力
|
单路最大解码性能
|
|
DS-9600N-Ix系列
|
16路1080p
|
1200W
|
|
DS-8600N-Ix系列
|
16路1080p
|
1200W
|
|
DS-8600N-K8系列
|
8路1080p
|
1200W
|
|
DS-8600N-E8系列
|
6路1080p
|
600W
|
|
DS-7700N-I4（/P）系列
|
16路1080p
|
1200W
|
|
DS-7700N-K4（/P）系列
|
8路1080p
|
1200W
|
|
DS-7700N-E4（/P）系列
|
6路1080p
|
600W
|
|
DS-7600N-I2（/P）系列
|
16路1080p
注：8路设备为8路1080p
|
1200W
|
|
DS-7600N-K2（/P）系列
|
8路1080p
|
1200W
|
|
DS-7600N-E2（/P）系列
|
6路1080p
|
600W
|
|
DS-7600N-K1（/P）系列
|
4路1080p
|
800W
|
|
DS-7600N-E1（/P）系列
|
6路1080p
|
600W
|
|
DS-7600N-SNH系列
|
4路720p
|
1080p
|
|
DS-7600N-SHT系列
|
4路720p
|
1080p
|
|
DS-7600N-E1/A
|
6路1080p
|
600W
|
|
DS-7600N-E1/V/W
|
6路1080p
|
600W
|
|
DS-7608N-G2/xP
|
6路1080p
|
600W
|
